Descripción breve
La rejilla magnética se compone de una serie de barras magnéticas paralelas, barras magnéticas separadas entre sí y firmemente fijadas al soporte o marco de la rejilla. La rejilla magnética se puede diseñar en una variedad de formas, como cuadrada, circular, cajón, ala, giratoria, etc., para que coincida con las diferentes formas de tolvas, canales, tuberías, aberturas, etc.

Las rejillas de separación magnética son dispositivos de separación magnética flexibles y eficientes diseñados para eliminar las impurezas ferromagnéticas, los contaminantes débiles de hierro magnético y otros en materiales transportados externamente que fluyen libremente (como gránulos y polvos) y otras pequeñas partículas paramagnéticas, que pueden purificar efectivamente material, mejorar la calidad del material y proteger el equipo aguas abajo del daño de los ferrosos, para garantizar la operación eficiente del equipo de procesamiento.

Caracteristicas
La estructura de acero inoxidable es general.

Fuerza magnética permanente y potente, pico Gauss sobre 12000 Gauss.

Resistencia a la temperatura hasta 300 ℃
La barra de guía se puede instalar sobre la rejilla magnética para hacer que el material entre en contacto completo con la barra de extracción magnética para mejorar el efecto de eliminar el hierro. Al mismo tiempo, la barra guía controla la velocidad de flujo del material para que se descargue de manera uniforme.

Opcional de una capa y varias capas (la rejilla magnética escalonada de varias capas puede mejorar en gran medida el efecto de eliminación de hierro).
Se proporciona una amplia gama de tipos y tamaños de productos, y realiza un diseño personalizado de acuerdo con los requisitos del cliente.

Servicio
Prueba con su materia prima.
Ofrecer el dibujo profesional de acuerdo con el entorno de trabajo.

Rejillas Magnéticas Redondas

Modelo

Diámetro de rejilla magnética

Cantidad de barras magnéticas

Diámetro de barra magnética

Cantidad de capas

Gauss magnético

TXR-110

D110MM

3 bars

D25MM

2 layers

2000 - 12000 Gs

TXR-150

D150MM

5 bars

D25MM

2 layers

2000 - 12000 Gs

TXR-180

D180MM

7 bars

D25MM

2 layers

2000 - 12000 Gs

TXR-220

D220MM

9 bars

D25MM

2 layers

2000 - 12000 Gs

TXR-240

D240MM

9 bars

D25MM

2 layers

2000 - 12000 Gs

TXR-260

D260MM

9 bars

D25MM

2 layers

2000 - 12000 Gs

TXR-280

D280MM

11 bars

D25MM

2 layers

2000 - 12000 Gs

TXR-300

D300MM

11 bars

D25MM

2 layers

2000 - 12000 Gs

TXR-350

D350MM

11 bars

D25MM

2 layers

2000 - 12000 Gs

TXR-400

D400MM

13 bars

D25MM

2 layers

2000 - 12000 Gs

TXR-450

D450MM

13 bars

D25MM

1 layer

2000 - 12000 Gs

TXR-500

D500MM

13 bars

D25MM

1 layer

2000 - 12000 Gs


Rejillas Magnéticas Cuadradas

Modelo

Diámetro de rejilla magnética

Cantidad de barras magnéticas

Diámetro de barra magnética

Cantidad de capas

Gauss magnético

TXS-300

L300*300MM

5 bars

D25MM

1 layer

2000 - 12000 Gs

TXS-400

L400*300MM

7 bars

D25MM

1 layer

2000 - 12000 Gs

TXS-500

L500*400MM

9 bars

D25MM

1 layer

2000 - 12000 Gs

TXS-600

L600*500MM

11 bars

D25MM

1 layer

2000 - 12000 Gs

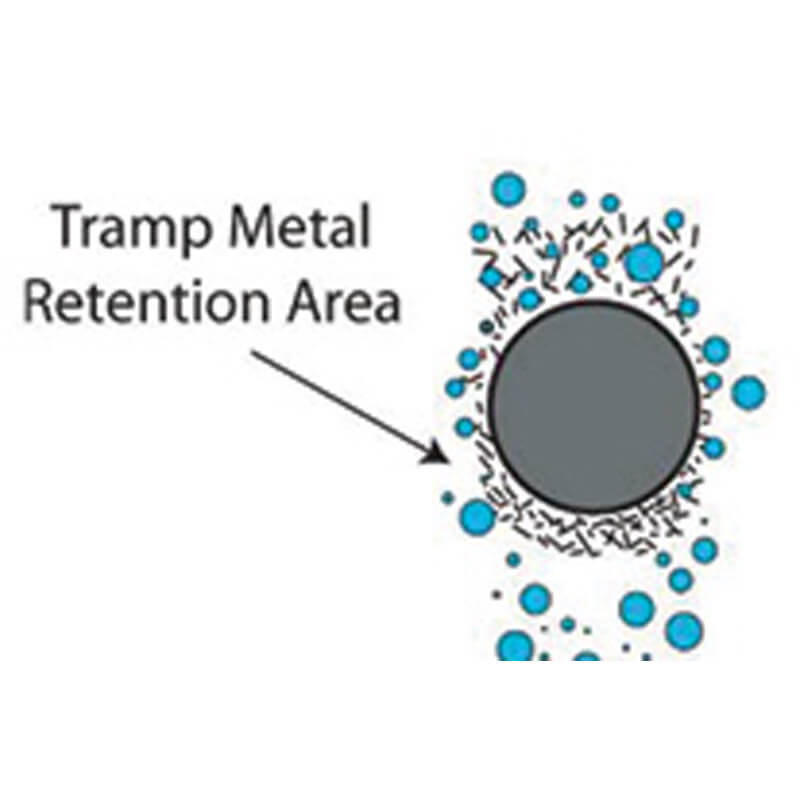

La corriente del producto fluye a través de una fila de tubos magnéticos de 1’’ de diámetro, ubicados en centros de 2", lo que permite 1" de espacio entre cada tubo. Los tubos se mantienen en su lugar con un marco de soporte de acero inoxidable. A medida que se capturan los contaminantes metálicos atrapados, se mueven hacia la parte inferior de los tubos magnéticos, eliminando el "lavado" de los metales atrapados. Los imanes Taixiong están diseñados para una fácil extracción y limpieza del metal recolectado.
